FLASH電氣自動控制視覺仿真科教系統
|
 |
折 扣 率： 0
最后更新：2014-12-11
關 注 度：3723
生產企業：深圳市索虹科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹 本實用新型的目的在于提供一種適用于工業自動控制課程中教學實驗的實時視覺仿真系統。利用FLASH動畫播放軟件和Adobe FLASH制作的動畫媒體文件結合單片機為核心組成的接口電路，在計算機上模擬仿真自動控制對象元件（如：電機、電磁閥、繼電器、加熱電阻絲等）及環境（如：溫度、濕度、行程開關等），仿真系統作為可編程控制器PLC或其他單片機嵌入式控制器的模擬控制對象，借助FLASH超強的動畫表現能力，實現自動控制全自動視覺實時仿真，以直觀和接近實際應用的方式來檢驗可編程控制器PLC或其他單片機嵌入式系統控制程序的設計及運行情況。

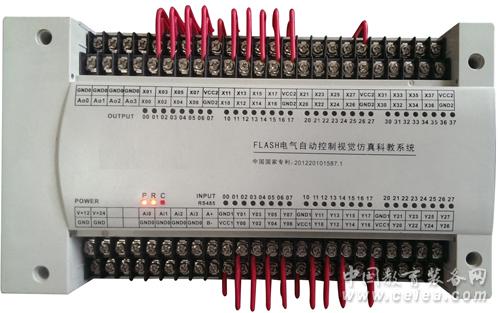

為了實現上述目的，本實用新型的技術方案的應用原理如圖1所示：由FLASH播放軟件和仿真接口硬件模塊兩大部分構成。FLASH播放軟件是針對本仿真系統特點設計的專用播放器，在基于WINDOWS XP平臺的PC微型計算機上運行，F(xiàn)LASH播放軟件主要功能：1、管理播放FLASH動畫媒體文件；2、建立起FLASH動畫文件與單片機接口電路之間數據通訊的橋梁；3、建立FLASH動畫媒體文件與數據庫數據通訊的橋梁。接口電路以美國ATMEL ATMEGA64單片機或其它單片機為核心，與外圍接口電路構成，具備32路開關量輸入和輸出，8路模擬量輸入輸出，同時預留了TTL電平兼容的RS232擴展接口，以增加輸入、輸出端口數量，適應更大規模的仿真。接口電路包括：1、電源電路；2、單片機核心電路；3、USB、RS485通訊電路；4、開關量輸入電路；5、開關量輸出電路；6、模擬量輸入電路；7、模擬量輸出電路。通過對單片機軟件設計，實時掃描接口板的輸入輸出端口，將接口板的開關量輸入輸出端口、模擬量輸入輸出端口的數據通過USB或者RS485通訊接口以特定的協議與FLASH播放軟件雙工通訊，F(xiàn)LASH播放軟件再通過內部SOCKET與FLASH動畫媒體文件交換數據，這樣仿真接口模塊的所有開關量、模擬量輸入輸出端口就與FLASH動畫文件中的模擬對象元件建立起一一對應關系。實驗時，將可編程控制器PLC或其他單片機嵌入式控制器的開關量和模擬量輸入、輸出端口連接仿真系統接口板的開關量和模擬量的輸出、輸入端口，運行時，F(xiàn)LASH動畫中模擬對象元件會根據端口的狀態和數據作出相應的動畫動作，同時根據模擬對象的需要控制端口輸出數據反饋給可編程控制器PLC或其他單片機嵌入式控制器，達到視覺實時仿真的效果。 |
|
