產品詳細介紹一、概述：

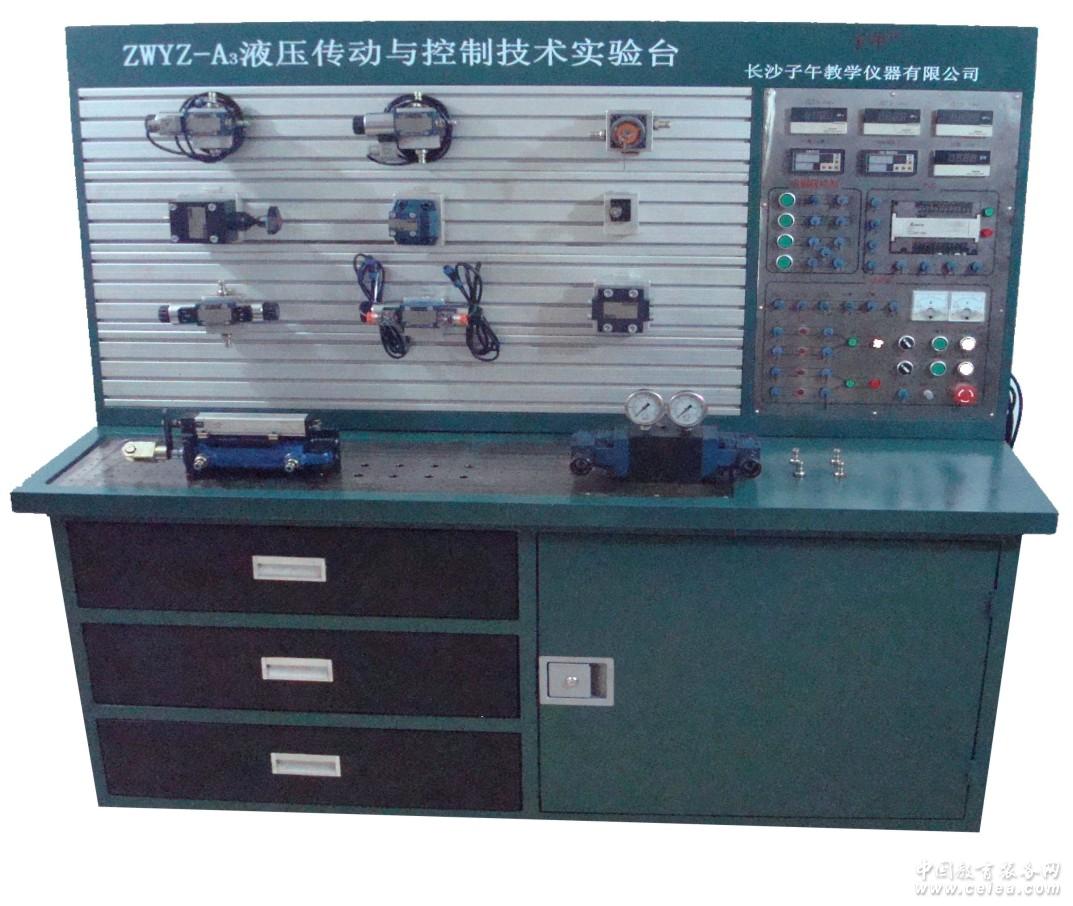

實驗臺主要有油泵油箱液壓源部分（包括定量泵、變量泵和冷卻系統）、電氣控制部分、數字顯示部分、按鈕操作與接線部分，合金面板掛接部分、PC仿真動畫部分等。合理而新穎的外觀布局能充分發揮實驗者的主觀能動性，達到學以致用的效果。
二、主要技術參數
器件類型 型號 數量 規格
變量葉片泵組 TCVP-F12-A31 1 最高壓力：7Mpa
流量：12L/min(0.35MPa1800r/min）
驅動功率：1.5KW
電源：220V/380V 50HZ
定量葉片泵組 PV2R1-8-FR1 1 最高壓力：7Mpa
排量：8ML/rev
驅動功率：2.2KW
電源：220V/380V 50HZ
PLC 臺達 1 DVP-24ES00R2
壓力表 2 0~25MPa
傳感器 8 流量用2個、壓力用3個、測速、溫度、位移1個
智能儀表 6 大/小流量1個、轉速/溫度1個、壓力2個、功率1個
冷卻器 AV0608 1 壓力：1.4MPa 流量：20L/min功率：65W 電源：AC220V
三、實驗項目一覽：
（一）壓力控制回路實驗
1.調壓回路實驗（6個）
2.減壓回路實驗（2個）
3.保壓回路實驗（3個）
4.卸荷回路實驗（7個）
5.平衡回路實驗（6個）
6.緩沖回路實驗（2個）
（二）速度控制回路實驗
1.節流調速回路實驗（11個）
2.增速回路實驗（3個）
3.速度變換回路實驗（11個）
（三）方向控制回路實驗
1.換向回路實驗（2個）
2.鎖緊回路實驗（4個）
（四）多缸控制回路實驗
1.順序動作回路實驗（7個）
2.同步動作控制回路實驗（4個）
（五）液壓馬達回路實驗（3個）
（六）流體力學實驗項目
A、液阻特性實驗（3個）
1. 薄壁小孔流量——壓力特性實驗
2. 細長小孔流量——壓力特性實驗
3. 環形縫隙流量——壓力特性實驗
B、液壓元件性能實驗（5個）
1、液壓泵靜態動態特性實驗
2、溢流閥靜態動態性能實驗
3、流量閥靜態特性實驗（3個）
液壓回路性能實驗（4個）
|
|
