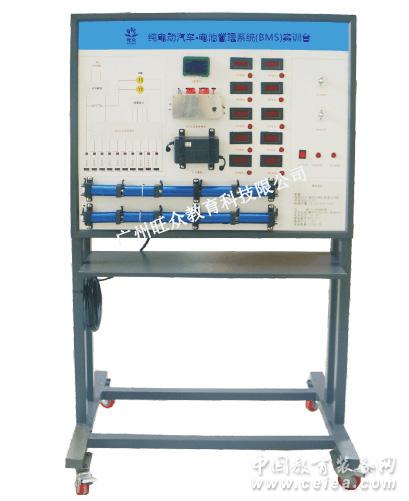

純電動汽車一電池管理系統(BMS)實訓臺
|
 |
產品型號：ONE-XNY3
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2016-06-04
關 注 度：2207
生產企業：廣州旺眾教育科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹技術要求
1、該設備采用純電動汽車電池管理系統實物為基礎，可動態監測每個單節電池電壓、動態估計電池組容量、動態監測電池組溫度、動態顯示所有電池組信息、按鍵實時處理、動態監測總回路電流、動態報警指示、充電實時控制等。
2.實驗臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖與工作原理示意圖，表面噴涂光油;學員可直觀對照純電動汽車電池組管理系統結構原理圖和實物，認識和分析純電動汽車電池組管理系統的工作原理。
3、實驗臺面板上安裝有電源總開關、電池管理控制單元、7寸BMS信息顯示屏、點動開關、12V開關電源、充放電插座、電源檢測端子等，可直接在面板上檢測電源控制單元電信號，如電阻、電壓、電流、頻率信號等。
4、實驗臺內部裝有離心式鼓風機，用于模擬汽車運行時電池組的放電負載。
5.實驗臺整體框架采用40 x 40mm高強度的方鋼，四周蒙鋼板焊接而成，表面采用噴涂工藝處理，底部帶有自鎖腳輪與固定調節螺栓，可方便移動與固定。
6、實驗臺工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
7、外接電源交流220V士10% 50Hz
8、工作電壓:直流12V
9、工作溫度:-40℃一十500C
10、外形尺寸:980 x 660 x 1400mm(長x寬x高)
11、基本配置:檢測控制面板、BMS電池管理控制單元、7寸BMS信息顯示屏、磷酸鐵鏗電池組、電源開關、12V開關電源、急停開關、充放電開關、充放電插座、充放電插頭、離心式鼓風機、移動臺架等。 |
|
