電動汽車動力驅動實訓臺
|
 |
產品型號：ZZ-XNY-DLQD
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2016-07-22
關 注 度：2102
生產企業：杭州眾兆科技有限公司濟南辦事處
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

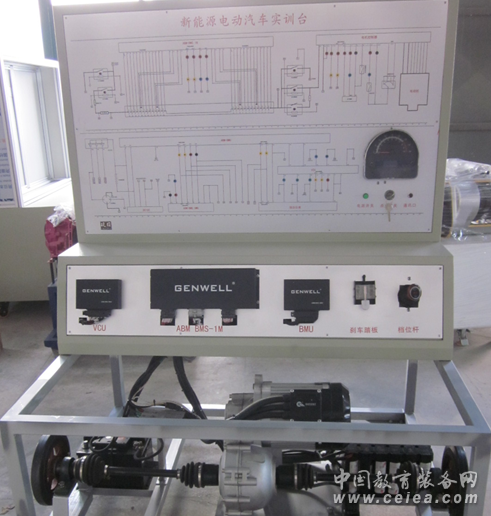

產品詳細介紹電動汽車動力驅動實訓臺
型號：ZZ-XNY-DLQD
品牌:眾兆
1.產品要求
實訓臺是一臺以實物裝置與檢測、模擬裝置相結合的新型教學實驗設備。利用該設備可以實時實地的觀察新能源電動汽車電源及動力系統的組成、各元件的外形和相對位置。加深對結構和工作原理的了解。并對最新的新能源電動汽車的供電、驅動、控制和系統保護等系統有更直觀的認識。
實訓臺的檢測部分可對新能源電動汽車各參考量進行系統研究，故障設置部分可以可以迅速使新能源電動汽車電源與動力系統進入故障狀態，以觀察各種故障對系統工況的影響，可以在實訓臺上對學生進行電動汽車動力系統故障排故考核，是一種非常有效的教學手段。
2.功能與技術指標
①以實車真實部件為基礎，在實訓臺上搭建完整的電動汽車驅動系統，能夠完成同實車相同的電動汽車驅動系統動作工況演示。
②實訓臺動力電池組采用鋰電池及管理系統。
③整車控制模塊和電機控制器對整個動力系統進行控制，根據駕駛操作指令和整車各總成零部件工況，選擇工作模式。
④故障設置裝置可以隨時立即產生某故障，教師可以對此故障進行深入教學。
3.基本配置
①實訓臺的組成主體，包括運行臺架和控制柜
②運行臺架上安裝電動汽車驅動系統實物元件
③控制柜以鋼制金屬機箱和金屬面板制成，控制柜側面安裝故障設置系統
④實訓臺動力電池組采用鋰電池及管理系統
⑤ 電機采用永磁同步直流電機； 額定功率：5kw
⑥整車控制器和動力驅動運行裝置
⑦檢測和故障模擬設置裝置進行電動汽車動力驅動故障診斷和排除教學實訓。
4.可以進行的教學實驗項目
①電動汽車動力驅動的的結構認知實驗。
②電機和電機控制器的結構認知實驗。
③驅動電機性能參數和工作原理。
④驅動電機的特點和控制方式。
⑤電機控制器的性能與結構原理。
⑥整車控制系統的組成與結構原理。
⑦動力驅動系統充電操作實驗。
⑧動力驅動系統停車狀態下的操作運行實驗。
⑨動力驅動系統行車狀態下的操作運行實驗。
⑩動力驅動系統電路圖分析。
⑪動力驅動系統的故障模擬診斷與分析。 |
|
