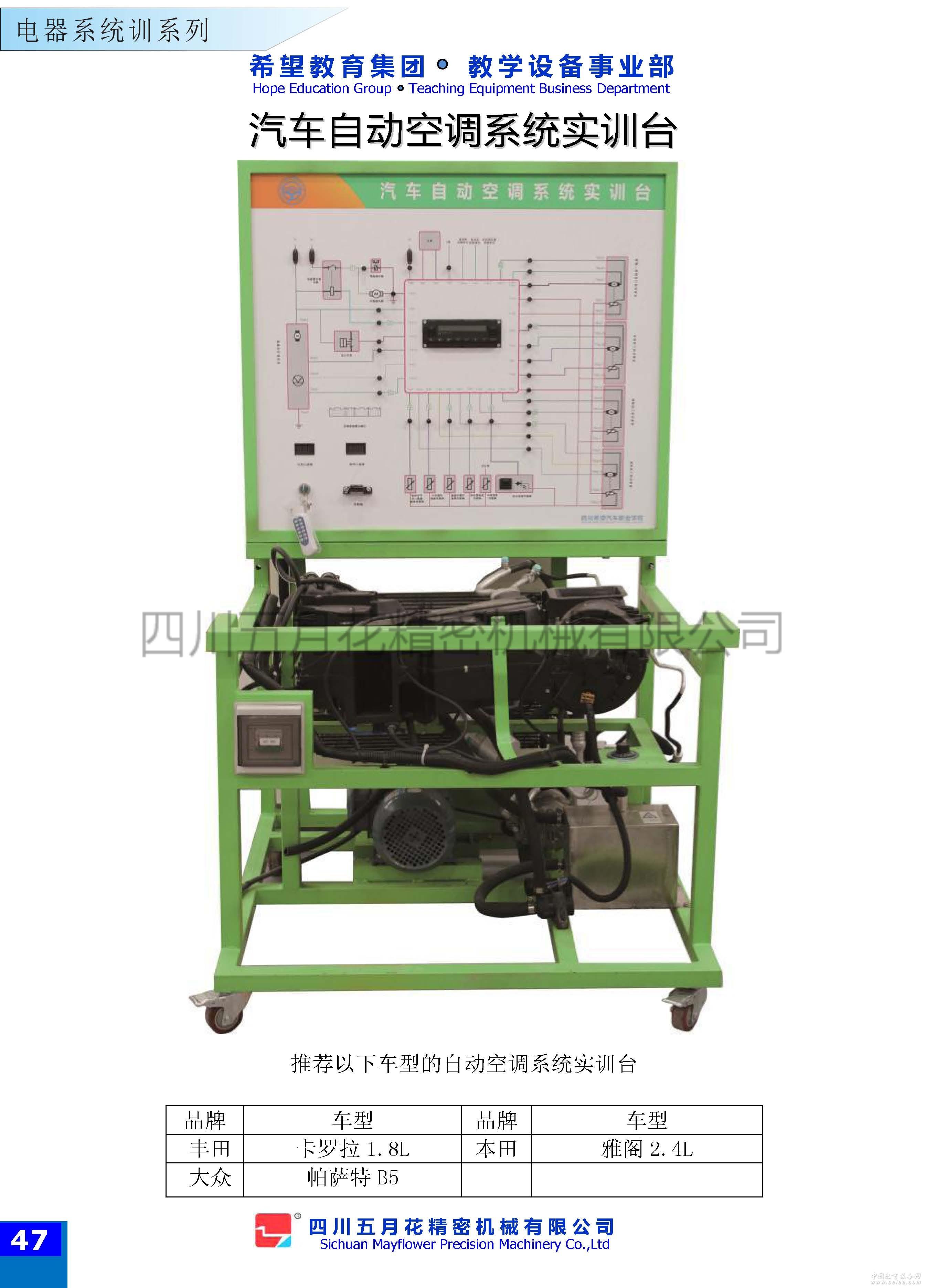

汽車自動空調系統實訓臺板
|
 |
產品型號：WYHSX029
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2016-11-24
關 注 度：2491
生產企業：四川五月花精密機械有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹汽車自動空調系統實訓臺板
一、產品簡介
該設備采用豐田卡羅拉1.8L汽車自動空調系統為基礎，充分展示汽車自動空調系統組成結構和工作過程。適用于各類院校和培訓機構對汽車自動空調系統理論和維修實訓的教學需要。
二、功能特點
1. 汽車自動空調系統可運行。
2. 由三相電機做為動力源，帶動空調壓縮機工作。操作空調控制面板，可真實演示汽車自動空調系統的工作過程以及工作原理。
3. 實訓臺面板打印有永不褪色的彩色電路圖與工作原理圖，學員可直觀對照電路圖和實物，認識和分析汽車自動空調系統的工作原理。
4. 實訓臺面板上安裝有檢測端子，可直接在面板上檢測空調系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5. 實訓臺上安裝有壓力表、溫度表、可實時顯示空調管路壓力、進出風口溫度的參數變化。
6. 實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。
7. 實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
8. 配備無線智能化故障設置和考核系統，詳見故障設置說明
9. 可根據教學需求，定制其他車型的自動空調系統實訓臺。
三、技術參數
1.外形尺寸：1000×1000×1700mm(長×寬×高)
2.動力電源：三相四線(或三相五線)380V±10% 50Hz
3.外接電源：交流220V±10% 50Hz
4.工作電壓：直流12V
5.制冷劑：R134a
6.工作溫度：-40℃～+50℃
7.高壓壓力表：0～3.5MPa
8.低壓壓力表：0～1.5MPa
四、結構組成
檢測控制面板、發動機控制電腦(ECU)、車身控制電腦(ECU)、診斷座、點火開關、信號模擬信號板、高壓壓力表、低壓壓力表、數字式進風口溫度表、數字式出風口溫度表、空調控制器總成、空調蒸發箱總成、壓縮機總成、膨脹閥總成、干燥器總成、鼓風機總成、冷凝器、三相異步電動機、冷卻電子風扇、無線智能化故障設置和考核系統、移動臺架(帶自鎖腳輪裝置)
|
|
