產品型號：PCIEBPMC
產品代碼：re4
產品價格：1000
產品編碼：3456
計量單位：件
折 扣 率： 1
最后更新：2017-11-05
關 注 度：4366
生產企業(yè)：上海百速信息技術有限公司
|
|
|
 與企業(yè)聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹PCIEBPMCX4轉接板
PCIEBPMC PCIE2PMC PCIE轉PMC,PMC適配卡，PCIE適配卡，
可將PMC卡安裝于PCIEX4槽位內

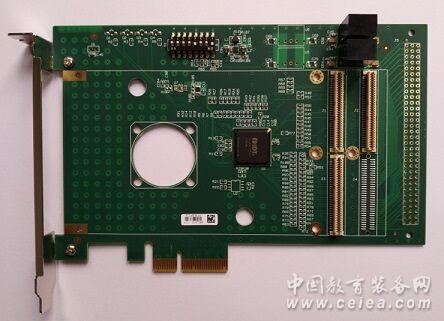

PCIEBPMCX4載板
PCIEBPMCX4載卡擴展了一個XMC槽位，可搭載一塊PMC模塊插在PC機上使用。PCIe金手指支持x4 PCIe，PCIEBPMCX4板載了PCIe to PCI橋片電路模塊，實現PMC模塊和PC機通信，通信帶寬為x4 PCIe。 載卡的PMC接口具有較大的電源輸出功率，可以直接供電給PMC模塊。板載了一個選配風扇位置，可促進PMC模塊散熱。
PCIEBPMCX4載卡上PMC -P4 I/O信號通過標準DIN96接插件引出，板上設計了外部電源接口，可通過外部電源接口供電。
兼容規(guī)范：
— PCI Express Base Specification (Revision 1.1)
— PCI Express-to-PCI/PCI-X Bridge Specification (Revision 1.0)
— PCI-to-PCI Bridge Specification (Revision 1.2)
— PCI Local Bus Specification (Revision 3.0)
— PCI-X Addendum to PCI Local Bus Specification (Revision 2.0) (mode 1 only)
— PCI Bus Power Management Interface Specification (Revision 1.2)
PCIe半長卡，可搭載一塊PMC子卡
PCIe接口支持x4 PCIe
XMC接口符合VITA 42.3標準，
PMC接口符合IEEE1386標準，支持32bit 66MHz PCI,PCIX總
PMC端VIO電壓3.3V
支持INTA~INTD中斷
PMC P4信號通過DIN96接插件引出
板載了一個風扇
免軟件驅動安裝
|
|
