固態電池高頻交流阻抗分析系統
|
 |
產品型號：100MHz
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2021-12-31
關 注 度：1969
生產企業：上海英生電子科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

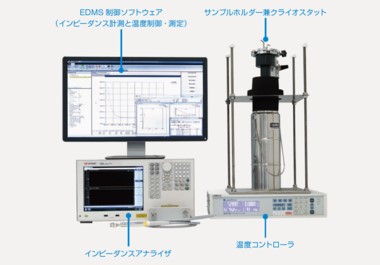

產品詳細介紹變溫高頻阻抗設備LN-Z2-HF簡介
[系統簡介]
材料的基礎物性研究是產品產業化的根基，當一種材料需要產業化的時候，我們必須盡可能大范圍地，高精度地掌握它的大部分特性，以免因為錯誤的數據而影響了后期產業化的方向，造成不必要的損失。
4990EDMS-120K是東陽特克尼卡株式會社獨自開發的（中國專/利號：201780096021X），面向全固態電池的高頻阻抗測試系統。在高達到100MHz的高頻阻抗測試下，該系統可以將固態電解質的粒子和粒界阻抗進行分離。配合 -180℃ ~ +200℃的自動變溫控制功能，該系統能夠提供至今為止固態電解質活化能計算用最合理的內阻測量環境。
目前該測試系統自上市以來在日本國內累計銷售近百套，并且獲得了日本眾多先進的固態電解質材料研究機構的認可。
[測試項目，關鍵詞]
固態電池交流阻抗 固態電解質交流阻抗 SOFC交流阻抗 晶粒阻抗 晶界阻抗 高頻阻抗 阻抗分析
[系統特征]
• 測試溫度范圍：-180℃ ~ +200℃，RT ~ +800℃
• 有效測試頻率高達：100MHz
• 密封/加壓式專用樣品夾具
• 專用全自動化變溫控制測量軟件
• Z-VIEW交流阻抗分析軟件
• Z-ASSIST DRT頻譜分析軟件
[系統規格]
測量頻率范圍 20Hz ～ 100MHz
AC電壓 5 ｍVrms ～ 1Vrms
DC電壓 ± 40 V
補償功能 OPEN/ SHORT/ LOAD
測量范圍 25 mΩ ～ 40 MΩ
變溫范圍 80K ～ 473K℃
樣品氛圍 氦氣、大氣或者相應氣體對應
選配 標準樣品夾具
密封式樣品夾具
加壓式樣品夾具
防過熱套件
[選配件]
型號 名稱
4990EDMS-120K 阻抗分析儀（120MHz ~ 20Hz)
構成：
E4990A阻抗分析儀主機、EDMS軟件、
GPIB-USB轉接線、42941A
LN-Z2-HF 高頻制冷筒（80K ~ 473K, DC ~120MHz)
組成：
高頻測試桿、溫度控制器、真空泵
LN-Z2-HF-SH LN-Z2-HF用 標準樣品夾
LN-Z2-HF-GT LN-Z2-HF用 密封式樣品夾
LN-Z2-HF-PH LN-Z2-HF用 加壓式樣品夾
LN-Z2-HF-OHP LN-Z2-HF用 防過熱套件
[系統優勢]
• 適用于固態電解質高頻交流阻抗測試，有效測試頻率可達100MHz，用于研究高電導率材料，納米材料的粒子（晶粒）阻抗與粒界（晶界）阻抗，以及各種界面阻抗。
• 可實現遠程全自動控溫管理（廣域控溫：-180℃~200℃，室溫~800℃）。
• 配備多種夾具，可應對不同條件樣品，并且采用OPEN/SHORT/LOAD精測補正技術，對線路中的R/L/C阻抗進行修正，消除環境引起的噪聲。
• 配備交流阻抗擬合軟件，DRT分析軟件。
[常見的Q&A]
Q: 這個設備對樣品有什么樣的要求？
A: 越簡單的樣品越好，最好是餅狀樣品，扣式電池也可以。
Q: 這個與電化學工作站有什么區別？
A: 能夠高精度進行頻率1MHz~100MHz的交流阻抗測試是該設備的優勢，對于全固態電池的研究者的一大煩惱就是無法在高頻段對粒子和粒界的阻抗進行分離。而這臺設備就能夠分離粒子與粒界，極大地加快全固態電池的開發進度。
Q: 這個設備能夠測固態電池的阻抗嗎？
A: 可以，但會對樣品有一些要求。
Q: 這個設備能夠測SOFC阻抗嗎？
A: 不可以，但是這臺設備可以配置SOFC工作所需要的高溫環境用來測其固態電解質的阻抗。
|
|
