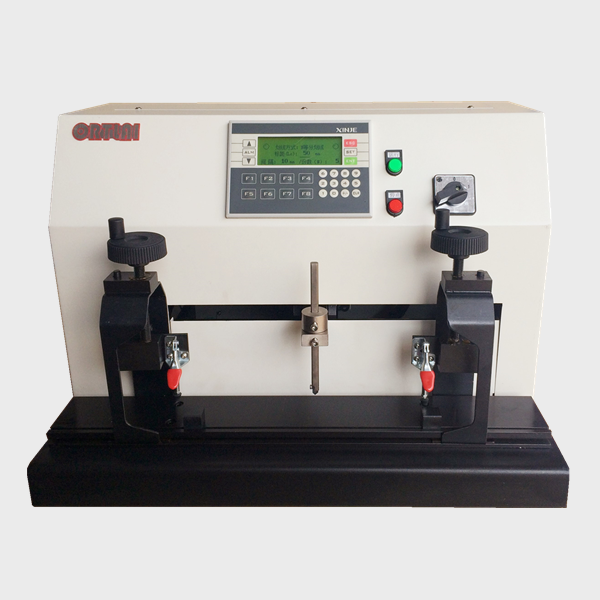

產品詳細介紹一、設備名稱：自動標距劃線機
二、規格型號：OH5200、OH5300
三、用途：
用于金屬薄帶、薄板、中厚板、棒材拉伸試驗時試樣原始標距的標注，結合平行長度的大小進行有效的逐格劃線，試樣拉伸斷裂后結合相應的儀器測量出對應標距線的位移變化量，通過相應的計算公式得出試樣的斷后伸長率。
四、滿足標準：
1、GB/T228.1 《金屬材料 拉伸試驗 第1部分:室溫試驗方法》
2、ISO6892-1 《Metallic materials-Tensile testing-Part 1: Method of test at room temperature》
3、ASTM E8 / E8M 《Standard Test Methods for Tension Testing of Metallic Materials》
五、主要特點：
1、高精密移動定位機構移動劃線刀架，間隔定位精度高；
2、劃線刀桿采用高精密直線導軌作為傳動機構，劃線時刀架平穩；
3、觸鍵式操作面板加液晶顯示器，直觀、操作簡便；
4、配備智能控制模塊，標距長度任意設定，特定標距長度內有效劃線；
5、劃線間隔可任意設置，且設置常用間隔快速選擇鍵；
6、多種劃線方式，板材試樣可進行軸向劃線，與N等分劃線結合形成十字刻線，棒料試樣刻劃圓弧線、圓周線；
7、作用在劃刀上力的大小可調節，zui大限度降低對試樣的損傷；
8、劃刀采用高硬質合金制作，刀口鋒利而耐用，劃線精密；
9、配置相應的工作，可實現棒材試樣的圓弧劃線或圓周劃線；
10、試樣快速壓緊裝置加板試樣定位裝置，裝卸試樣便捷，降低勞動強度，提高工作效率；
六、技術規格：
1、型號：OH5200、OH5300
2、劃線方式：自動連續單線
3、標距長度：0-300mm（200mm）（任意設定）
4、自動設定：PLC智能模塊
5、兩線間隔：任意設置（配置有常用5mm快速設置鍵）
6、軸向劃線：有
7、棒材試樣：配選相應工裝，可進行圓弧劃線或圓周劃線
8、劃刀行程：50mm
9、板試樣厚×寬：0～（70×60mm）(60X50mm）
10、棒材試樣：圓弧線時適用直徑：Ø5-50mm,圓周線時適用直徑：Ø5-30mm
11、標距精度：≤±0.03mm
12、定位精度：≤±0.005mmFS
13、輸入功率：350W
14、電源：220V\ 50Hz
15、外型尺寸：620（550）×420×420mm
16、重量：約50kg（42kg）
*此表格內為ORTLAI公司基本機型指標，可根據用戶需求訂制 |
|
